STO VHF 2020, BAU 2015

FAT LAB
Projektangaben
Einreichungskategorie
  • Materialeinsatz
Materialklassen
Anwendungsklassen
Materialeinsatz
  • Design & Farbe
  • Studie & Vision
Projektbeschreibung
Opake und fugenlos hinterlüftete Fassaden. Nach Jahrzehnten der steigenden Transparenz beobachten wir seit einigen Jahren – sowohl bei Wettbewerben als auch bei realisierten Projekten – ein zunehmendes Interesse an opaken Fassadenflächen. Diese Tendenz erscheint uns unterschiedlich motiviert, zwei der wichtigsten Argumente sind sicherlich die bessere Performance der opaken Fassadenflächen hinsichtlich des winterlichen und sommerlichen Wärmeschutzes und das große Spektrum an individueller Gestaltbarkeit und Oberflächenbeschaffenheit.

Im Rahmen des Forschungsprojektes VHF 2020 konnten wir mit dem Forschungspartner und Auftraggeber Sto das Potential der fugenlos vorgehängten und hinterlüfteten Fassadenkonstruktion (VHF) erarbeiten und die bisher bekannten Limitationen neu definieren. Aus unserer Sicht ist diese Technologie in der klassischen Baukonstruktionslehre bisher wenig bekannt, einige herausragende Projekte in den letzten Jahren lassen jedoch das enorme Potential erahnen und wir sind uns sicher, das dieses nicht im geringsten ausgeschöpft ist. Vergleichbar mit der Systematik des Trockenbaus werden hier auf Grundlage einer Unterkonstruktion Trägerplatten fugenlos montiert und mit Hilfe einer Lage Armierungsgewebe verspachtelt. Die Befestigung ist unsichtbar und kann entsprechend der technischen Richtlinien fugenlos ausgeführt werden. Unterkonstruktion und Trägerplatte befinden sich vor der Dämmschicht und bilden so eine hinterlüftete und bauphysikalisch äußerst robuste Fassadenfläche. Die Trägerplatte selbst kann mit einer Vielzahl von Beschichtungen und Oberflächen ausgeführt werden, so sind bereits zertifizierte Aufbauten mit Putzoberflächen, Mosaikfliesen, Natursteinfliesen, großformatigen Glastafeln und keramischen Klinkerriemchen möglich. Nicht alle dieser Applikationen eignen sich für fugenlose, großformatige Flächen, doch gerade diese erscheinen uns in der aktuellen Diskussion um eine homogene, nicht paneelierte Fassadenoberfläche als die interessantesten. Ziel des Forschungsprojektes ist es, die verhältnismäßig einfache Konstruktion für die zunehmend komplexen Anforderungen hinsichtlich der Gestaltung und bautechnischer Aspekte zu untersuchen und die Grenzen zu definieren.

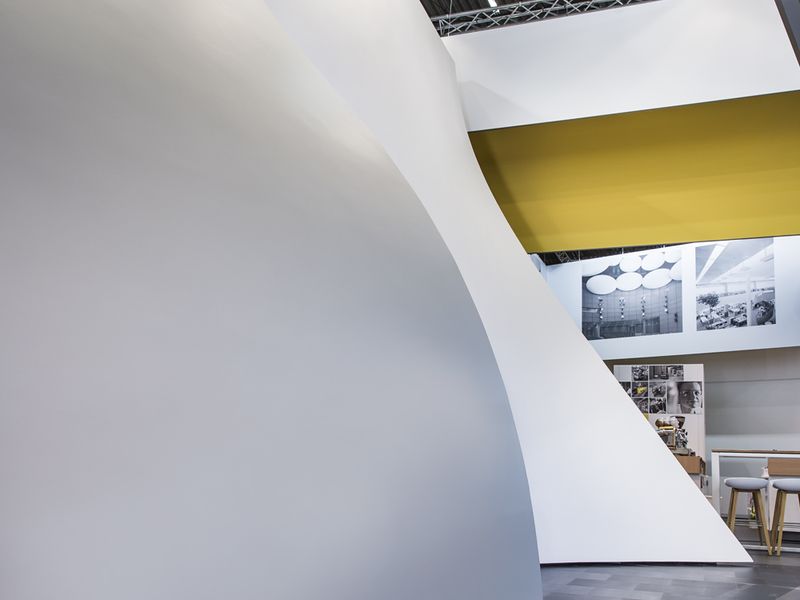

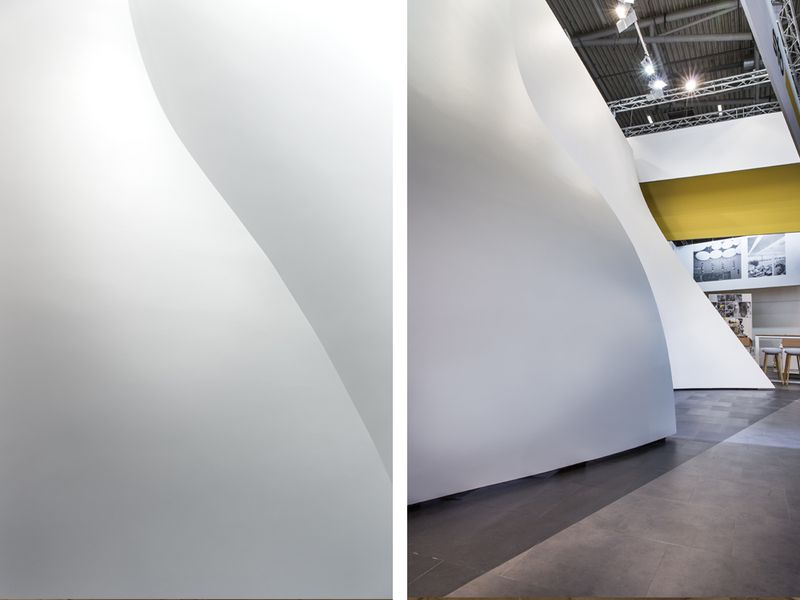

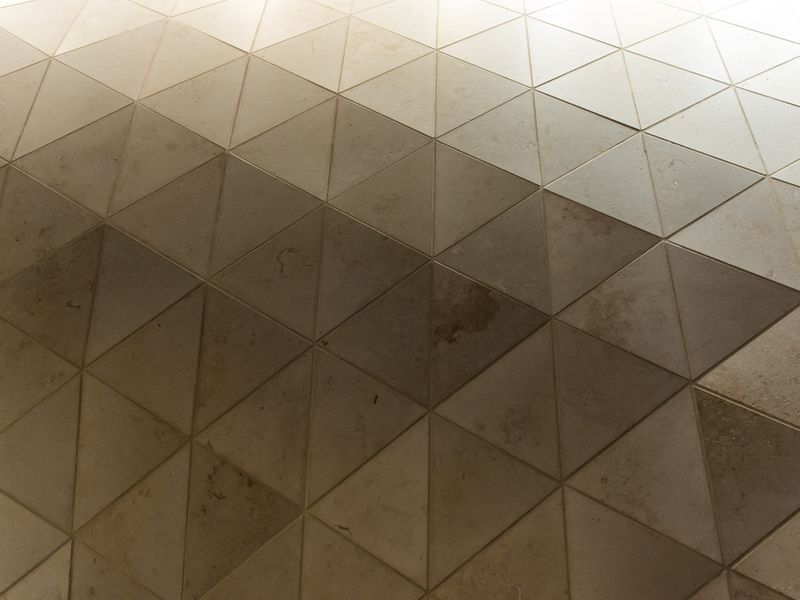

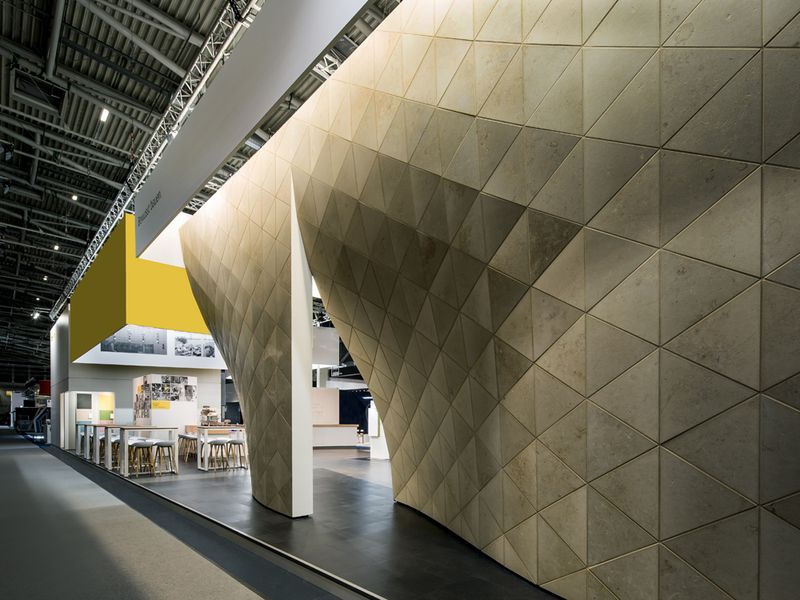

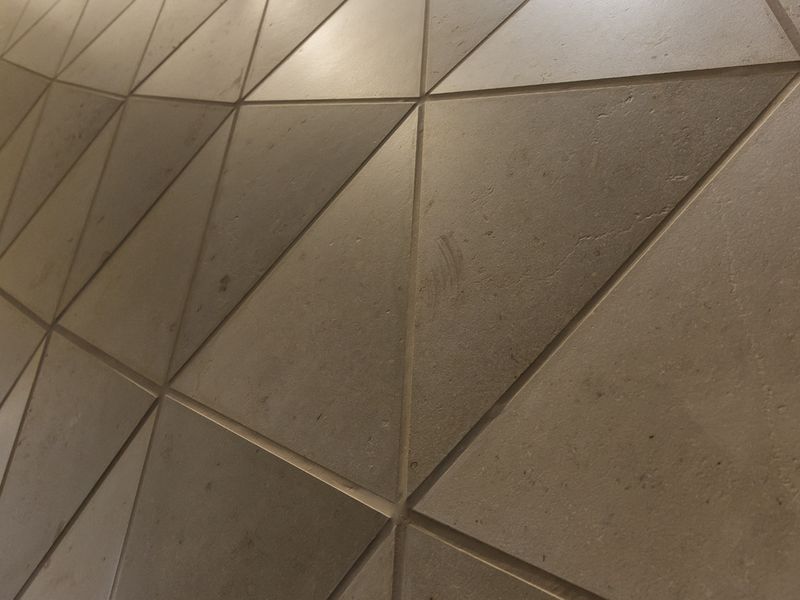

Mit der Prämisse der digitalen Planungs- und Fertigungskette wurde der für Sto geplante Innovationsträger BAU 2015 von der ersten Entwurfsskizze bis zur endgültigen Montage konsequent in 3D geplant, manipuliert, evaluiert und ausgeführt. Die Möglichkeiten für die Architektur wurden in Form einer freistehenden Wand mit den Abmessungen von 11x5,5m und einer Bautiefe von 0,5m realisiert. Dieses Objekt ist in erster Linie aufgrund der geometrischen Manipulation selbstaussteifend und konnte frei im Raum platziert werden. Um dem Gesamtkonzept gerecht zu werden wurde eine zusätzliche Durchquerung realisiert, um für die Besucher die gewünschte Bewegungsfreiheit zu erhalten. Für die Materialisierung der Oberflächen wurde zum einen feinkörniger Putz mit einem Anstrich in homogenem Weiß und zum anderen eine haptischere Oberfläche aus sandgestrahlten, goldenen Jura Natursteinfliesen in 60 x 50 cm realisiert. Für den Innovationsträger auf der BAU 2015 konnte das FAT LAB alle notwendigen Produktionsdaten für den Zuschnitt der Unterkonstruktion mittels einer 5-Achs-Fräse und die Formatierung und Kennzeichnung der Trägerplatten und Natursteinfliesen mit Hilfe einer Wasserstrahlanlage zur Verfügung stellen. Die Präzision aller Bauteile lässt sich eindrucksvoll an dem homogenen Fugenbild der Steinfliesen ablesen. Ebenso zufriedenstellend konnte die Glattbeschichtung, in monochromem Weiß, realisiert werden. Jeder Architekt weiß um die empfindliche Wahrnehmung von gekrümmten, monochromen Flächen im Streiflicht.
Materialpreis 2015
Warum wurde das Material gewählt?
Welche besondere Qualität erzielt das Material?
Was macht den Materialeinsatz besonders?
Verortung
. München
Deutschland
Materialien
Fugenlose VHF Fassade
STO
Büroangaben
FAT LAB
Tübinger Straße 83A
70178 Stuttgart
Deutschland
